کلمپ تعمیراتی یا گیره تعمیری لوله یکی از ضروریترین تجهیزات در نگهداری و تعمیر شبکههای انتقال سیالات محسوب میشود. این ابزار که بهظاهر ساده است، نقشی حیاتی در کاهش زمان توقف سیستم، جلوگیری از نشت آب، گاز یا فاضلاب و تسهیل عملیات در محل دارد. در صنایع آبرسانی، فاضلاب، پتروشیمی، کشاورزی و حتی تاسیسات شهری، استفاده از کلمپ تعمیراتی باعث میشود بدون نیاز به برش کامل خط، بتوان قسمت آسیبدیده را بهسرعت ترمیم نمود. در ادامه به بررسی کامل ویژگیها، انواع، موارد استفاده، روش نصب و نکات انتخاب صحیح گیره تعمیری لوله خواهیم پرداخت.
کلمپ تعمیراتی چیست؟
کلمپ تعمیراتی از دو یا چند قطعه اصلی تشکیل میشود که معمولاً دارای بدنه فولادی یا استیل ضدزنگ و یک واشر لاستیکی آببند (Gasket) است. این گیره بهصورت دو نیمدایرهای طراحی میشود تا پس از قرار گرفتن دور محل ترک یا شکستگی لوله، توسط پیچ و مهره فیکس شود.
در واقع، عملکرد این قطعه مشابه یک کمربند نگهدارنده است که روی بخش آسیبدیده نصب میشود و فشار لازم برای آببندی محل نشت را تأمین میکند. بسته به اندازه لوله و نوع سیال، ضخامت بدنه، نوع آببند و ابعاد پیچها متفاوت است.
ساختار فنی و اجزای کلمپ تعمیری
یک کلمپ تعمیراتی استاندارد معمولاً شامل اجزای زیر است:
- بدنه فلزی یا استنلس استیل: قسمت اصلی گیره که دور لوله را احاطه میکند.
- واشر آببند (Gasket): برای ایجاد عایق کامل در محل نشت استفاده میشود و معمولاً از جنس NBR یا EPDM است.
- پیچ و مهرههای گالوانیزه یا استیل: جهت بستن گیره روی لوله و ایجاد فشار یکنواخت.
- لبههای مونتاژی و قفلکننده: برای جلوگیری از لغزش گیره در هنگام نصب.
در پروژههای صنعتی و شهری که خطوط لوله تحت فشار بالا قرار دارند، جنس استنلس استیل (درجه 304 یا 316) بیشترین کاربرد را دارد زیرا مقاومت بالایی در برابر خوردگی دارد.
انواع کلمپ تعمیراتی لوله از نظر کاربرد
۱. کلمپ تکپل (Single Band Repair Clamp)
این نوع برای ترکهای کوچک و سوراخهای سطحی در لولههای تا قطر متوسط مناسب است. نصب سریع دارد و در بیشتر خطوط آبرسانی مورد استفاده قرار میگیرد.
۲. کلمپ دوپل (Double Band)
دارای دو بخش متصل به هم است که باعث افزایش سطح تماس و استحکام بیشتر میشود. گزینهای عالی برای لولههای با فشار بالا و قطر زیاد.
۳. کلمپ چندبخشی (Multi Section)
برای ترمیم طولهای زیاد ترک یا آسیب، از دو یا چند قسمت متصل ساخته میشود. در شبکههای فاضلاب صنعتی و خطوط اصلی انتقال کاربرد دارد.
۴. کلمپ انشعابگیر (Tapping Clamp)
این نوع گیره برای زمانی استفاده میشود که بخواهیم از خط لوله موجود یک انشعاب جدید بگیریم. در قسمت بالایی کلمپ خروجی دندهای یا فلنجی تعبیه شده است.
کاربردهای رایج گیره تعمیراتی
- شبکههای آب شهری: جلوگیری فوری از نشت آب در لولههای فولادی، چدنی یا پلیاتیلن.
- تأسیسات صنعتی و کارخانهها: تعمیر خطوط انتقال سیالات شیمیایی بدون توقف خط تولید.
- شبکههای گاز و نفت: آببندی سریع خطوط فلزی یا کامپوزیتی.
- مزارع کشاورزی و آبیاری: نگهداری فشار در سیستمهای لوله پلیاتیلن و PVC.
- شبکه فاضلاب: جلوگیری از نشت و نفوذ در لولههای بتنی یا پلیمرهای تقویتشده.
استفاده از کلمپ تعمیراتی موجب صرفهجویی در هزینه و زمان میشود، زیرا نیاز به برش، جوش یا تعویض کامل لوله را حذف میکند.
مزایای استفاده از کلمپ تعمیراتی
- نصب آسان و سریع: بدون نیاز به تجهیزات سنگین.
- قابل استفاده در تمام جنسهای لوله (پلیاتیلن، فولاد، چدن، UPVC و…)
- مقاومت بالا در برابر فشار و دما.
- امکان انجام تعمیرات در حین بهرهبرداری از خط.
- قابلیت آببندی کامل حتی در ترکهای طولی یا دایرهای.
- قیمت اقتصادی نسبت به روشهای سنتی مانند جوشکاری یا تعویض مقطع.
- طول عمر بالا بهدلیل استفاده از متریال ضدخوردگی.
نحوه نصب گیره تعمیری روی لوله
فرآیند نصب بسته به جنس لوله و نوع کلمپ کمی تفاوت دارد، اما مراحل استاندارد شامل موارد زیر است:
- قطع یا کاهش فشار خط لوله.
- تمیزکاری محل آسیب از زنگ، رسوب و آلودگی.
- قرار دادن نیمدایرهی لاستیکی (واشر) روی محل نشتی.
- بستن بخش فلزی گیره دور لوله و تنظیم پیچها بهطور یکنواخت.
- افزایش تدریجی گشتاور پیچ تا حصول آببندی کامل.
- آزمایش فشار پس از نصب.
در صورتی که سیستم در حالت عملیاتی باشد (Online Repair)، فشار سیال نباید از حد مجاز تعریفشده توسط سازنده کلمپ تجاوز کند.
نکات انتخاب کلمپ تعمیراتی مناسب
- قطر دقیق لوله و محل آسیب را با کولیس یا خطکش محاسبه کنید.
- نوع سیال (آب، گاز، اسید، فاضلاب) را مشخص نمایید.
- فشار کاری خط را بدانید (بر حسب Bar).
- در محیطهای خورنده از گیره با جنس استیل 316 استفاده شود.
- حتماً از برند دارای استاندارد و گواهی ISO یا SGS استفاده گردد.
- در خطوط پلیاتیلن از گیرههایی با پوشش داخلی نرمتر استفاده شود تا به بدنه آسیب نرسد.
تفاوت کلمپ تعمیراتی با اتصالات مکانیکی
کلمپ تعمیراتی برای ترمیم و آببندی موقت یا دائمی استفاده میشود، در حالیکه اتصالات مکانیکی (Mechanical Coupling) بیشتر برای اتصال دو قطعه لوله جدید یا جایگزینی بخش بریدهشده کاربرد دارند. همچنین در اتصالات مکانیکی سیستم فشردهسازی دقیقتری وجود دارد، اما نصب آنها نیاز به قطع کامل جریان دارد.

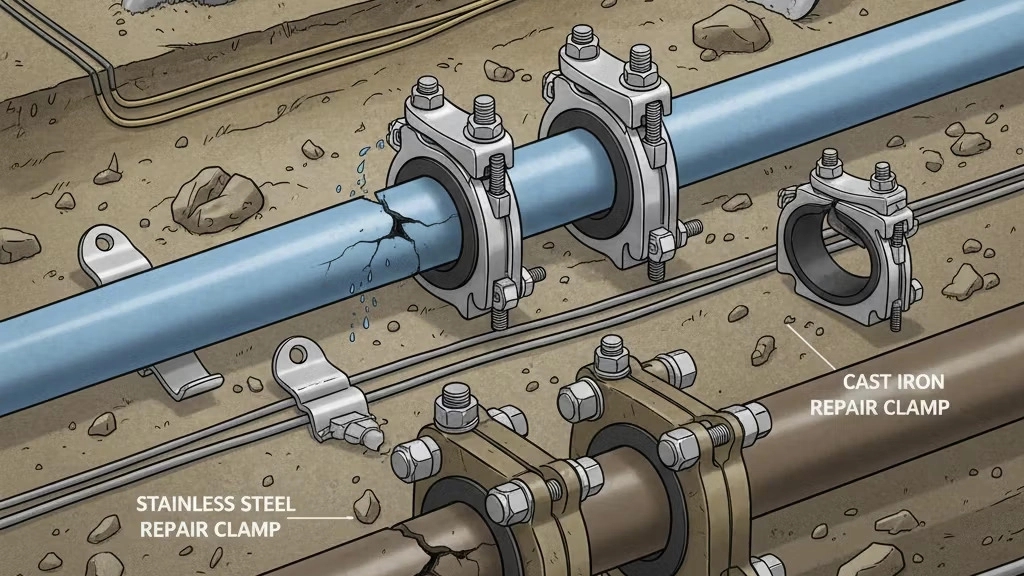

کاربرد کلمپ تعمیری در شبکههای آب و فاضلاب شهری
در شبکههای شهری اغلب از خطوط فولادی قدیمی استفاده میشود که به مرور زمان دچار خوردگی، ترک یا نشتی میشوند. در چنین شرایطی قطع آب برای تعویض کامل لوله، به لحاظ اقتصادی و اجرایی مقرونبهصرفه نیست. مهندسان بهرهبرداری با استفاده از کلمپ تعمیراتی میتوانند بخش آسیبدیده را در کمتر از ۳۰ دقیقه آببندی کنند. این روش نه تنها از اتلاف آب جلوگیری میکند بلکه نیاز به حفاری گسترده و توقف طولانی نخواهد داشت.
نمونههای پرکاربرد گیره تعمیراتی در بازار ایران
- کلمپ استیل دوپیچ: مناسب برای لولههای با فشار پایین تا ۱۰ بار.
- کلمپ چهارپیچ: برای شبکههای آب شهری با فشار بالا.
- کلمپ دوقسمتی NBR: مخصوص خطوط فاضلاب یا حاوی مواد شیمیایی.
- کلمپ ترکیبی استنلس استیل و گالوانیزه: انتخاب اقتصادی با دوام مناسب.
بسیاری از برندهای ایرانی مانند “پارس فیتینگ”، “پایا صنعت”، و “آب فام شرق” این تجهیزات را با استانداردهای بینالمللی تولید میکنند.
استانداردهای بینالمللی مرتبط با کلمپ تعمیراتی
- ANSI/AWWA C230: استاندارد عمومی برای Repair Clamps در لولههای فولادی و پلیاتیلن.
- ISO 4422: الزامات فنی مربوط به اتصالات لولههای PVC و PE.
- DIN 86128: استاندارد اروپایی مقاومسازی خطوط لوله آب.
رعایت این استانداردها تضمین میکند که کلمپ تحمل فشار، دما و ارتعاشهای سیستم را داشته باشد.
نکات ایمنی هنگام نصب
- قبل از باز کردن پیچها، از نبود فشار اضافی در خط مطمئن شوید.
- هرگز گیره را روی سطح زنگزده یا ناهموار نصب نکنید.
- از آچار گشتاور مشخص برای سفتکردن پیچها استفاده نمایید.
- در خطوط گاز، نصب باید توسط افراد مجاز و دارای مجوز ایمنی انجام شود.
جمعبندی
کلمپ تعمیراتی لوله ابزاری ساده اما حیاتی در نگهداری شبکههای انتقال سیالات است. با استفاده از این محصول میتوان بدون قطع جریان، انواع نشتی و شکستگیها را در کمترین زمان ترمیم کرد. دوام بالا، نصب آسان، هزینه پایین و قابلیت استفاده در شرایط مختلف از دلایل محبوبیت آن در صنایع مختلف است. انتخاب صحیح نوع و متریال کلمپ، بر اساس فشار و جنس لوله، تضمینکننده تعمیر موفق و ایمن خواهد بود.
