Tamir kelepçesi veya boru tamir kelepçesi, akışkan iletim şebekelerinin bakım ve onarımında en önemli ekipmanlardan biridir. Görünüşte basit olan bu araç, sistemin aksama süresini azaltmada, su, gaz veya kanalizasyon sızıntılarını önlemede ve sahadaki operasyonları kolaylaştırmada hayati bir rol oynuyor. Su temini, kanalizasyon, petrokimya, tarım ve hatta şehir tesisleri endüstrilerinde tamir kelepçelerinin kullanılması, hattın tamamen kesilmesine gerek kalmadan hasarlı parçanın hızlı bir şekilde onarılmasını mümkün kılar. Aşağıda özellikleri, türleri, kullanımları, kurulum yöntemini ve doğru boru onarım kelepçesini seçmeye yönelik ipuçlarını tam olarak inceleyeceğiz.
Tamir kelepçesi nedir?
Tamir kelepçesi, genellikle çelik veya paslanmaz çelik gövdeli ve kauçuk contalı iki veya daha fazla ana parçadan oluşur. Bu klips iki yarım daire şeklinde tasarlanmıştır, böylece çatlak veya kırık borunun etrafına yerleştirildikten sonra cıvata ve somunlarla sabitlenebilir.
Aslında bu parçanın işlevi, hasarlı parçaya takılan ve sızıntıyı kapatmak için gerekli basıncı sağlayan bir tespit kayışına benzer. Borunun boyutuna ve akışkanın cinsine bağlı olarak gövdenin kalınlığı, conta tipi ve vidaların boyutları farklıdır.
Onarım kelepçesinin teknik yapısı ve bileşenleri
Standart bir onarım kelepçesi genellikle aşağıdaki bileşenleri içerir:
- Metal veya paslanmaz çelik gövde: Kelepçenin boruyu çevreleyen ana kısmıdır.
- Conta: Sızıntı bölgesinde tam izolasyon oluşturmak için kullanılır ve genellikle NBR veya EPDM'den yapılır.
- Galvanizli veya çelik cıvata ve somunlar: Boru üzerindeki kelepçeyi kapatıp basınç oluşturmak için kullanılır. Tek tip.
- Montaj ve kilitleme kenarları: Klipsin kurulum sırasında kaymasını önlemek için.
Boru hatlarının yüksek basınç altında olduğu endüstriyel ve kentsel projelerde, korozyona karşı yüksek direnci olduğundan paslanmaz çelik (304 veya 316 sınıfı) en çok kullanılanıdır.
Uygulama açısından boru tamir kelepçesi çeşitleri
1. Tek Bantlı Tamir Kelepçesi
Bu tip, orta çapa kadar borulardaki küçük çatlaklar ve yüzey delikleri için uygundur. Hızlı kurulumu vardır ve çoğu su temin hattında kullanılır.
2. Çift Bantlı Kelepçe
Birbirine bağlı iki parçaya sahiptir, bu da temas yüzeyini arttırır ve onu daha güçlü kılar. Yüksek basınçlı ve geniş çaplı borular için mükemmel bir seçenek.
3. Çok Bölümlü Kelepçe
Uzun çatlakları veya hasarları onarmak için birbirine bağlı iki veya daha fazla parçadan oluşur. Endüstriyel kanalizasyon şebekelerinde ve ana iletim hatlarında kullanılır.
4. Kılavuz Kelepçesi
Bu tip kelepçe mevcut boru hattından yeni bir branşman almak istediğimizde kullanılır. Çıkış kelepçesinin üst kısmında bir nervür veya flanş bulunur.
Onarım kelepçelerinin yaygın uygulamaları
- Şehir su şebekeleri: Çelik, dökme demir veya polietilen borularda su sızıntısının anında önlenmesi.
- Endüstriyel tesisler ve fabrikalar: Üretim hattını durdurmadan kimyasal sıvı transfer hatlarının onarımı.
- Gaz ve petrol şebekeleri: Metal veya kompozit hatların hızlı sızdırmazlığı.
- Tarım alanları ve sulama: Boru sistemlerinde basınç bakımı Polietilen ve PVC.
- Kanalizasyon şebekesi: beton borulara veya güçlendirilmiş polimerlere sızıntıyı ve sızmayı önler.
Onarım kelepçesi kullanmak, boruyu kesme, kaynak yapma veya tamamen değiştirme ihtiyacını ortadan kaldırdığı için paradan ve zamandan tasarruf sağlar.
Onarım kelepçelerini kullanmanın avantajları
- Kolay ve hızlı montaj: Ağır ekipmanlara gerek yoktur.
- Her türlü boruda kullanılabilir (polietilen, çelik, dökme demir, UPVC vb.)
- Basınç ve sıcaklığa karşı yüksek dayanıklılık.
- Hattın çalışması sırasında tamirat imkanı.
- Boyuna çatlaklarda veya Dairesel.
- Kaynak yapma veya kesit değiştirme gibi geleneksel yöntemlere göre ekonomik fiyat.
- Korozyon önleyici malzeme kullanımı nedeniyle uzun ömür.
Onarım klipsi boruya nasıl takılır
Kurulum işlemi boru tipine ve kelepçe tipine bağlı olarak biraz farklılık gösterir ancak standart adımlar aşağıdakileri içerir:
- Boru hattının basıncını kesmek veya azaltmak.
- Hasarlı bölgeyi pas, tortu ve kirlilikten temizlemek.
- Sızıntı olan bölgeye lastik yarım daire (rondela) koymak.
- Kelepçenin metal kısmını boru etrafında kapatarak vidaları eşit şekilde ayarlamak.
- Sızdırmazlık sağlanıncaya kadar vida torkunu kademeli olarak arttırmak. elde edildi. Tamamlandı.
- Kurulumdan sonra basınç testi.
Sistem çalışma modundaysa (Çevrimiçi Onarım), sıvı basıncı kelepçe üreticisi tarafından tanımlanan sınırı aşmamalıdır.
Doğru onarım kelepçesini seçmek için ipuçları
- Borunun tam çapını ve hasarın yerini kumpas veya cetvelle hesaplayın.
- Sıvının türünü belirtin (su, gaz, asit, kanalizasyon).
- Hattın çalışma basıncını öğrenin (Bar cinsinden).
- Aşındırıcı ortamlarda 316 çelikten yapılmış kelepçe kullanın. Gövdeye zarar vermemek için iç kısmı daha yumuşak olan kelepçeler kullanılmalıdır.
Onarım kelepçeleri ve mekanik bağlantılar arasındaki fark
Tamir kelepçeleri geçici veya kalıcı onarım ve sızdırmazlık için kullanılırken, mekanik kaplinler çoğunlukla iki yeni boru parçasını bağlamak veya kesilmiş bir bölümü değiştirmek için kullanılır. Mekanik bağlantılarda da daha hassas bir sıkıştırma sistemi vardır ancak bunların kurulumunda akımın tamamen kesilmesi gerekir.

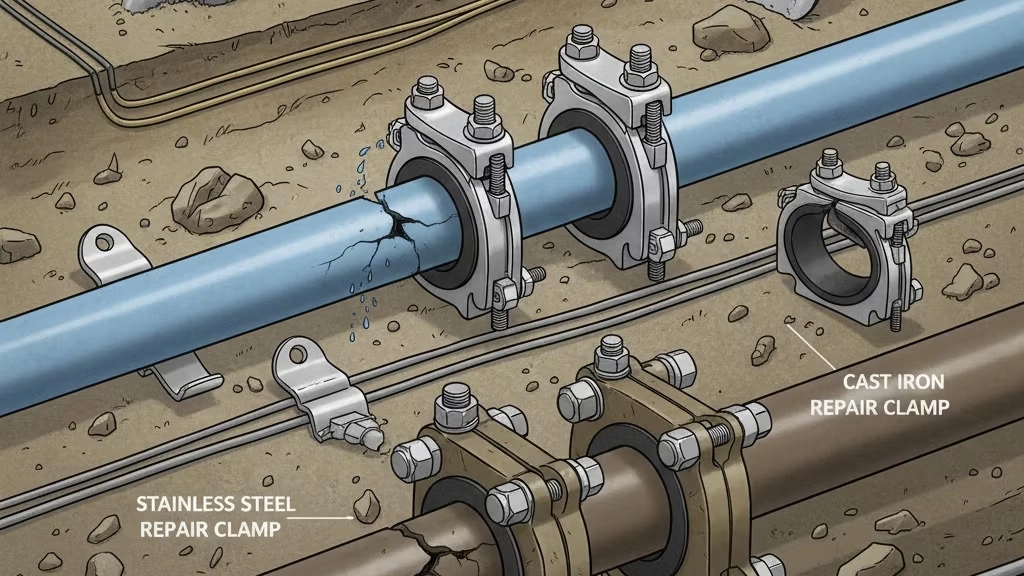

Kentsel su ve kanalizasyon şebekelerinde tamir kelepçelerinin kullanımı
Kentsel ağlarda sıklıkla zamanla paslanan, çatlayan veya sızıntı yapan eski çelik hatlar kullanılır. Böyle bir durumda borunun tamamen değiştirilmesi için suyun kesilmesi ekonomik ve operasyonel açıdan uygun maliyetli değildir. İşletme mühendisleri hasarlı bölümü onarım kelepçesini kullanarak 30 dakikadan daha kısa bir sürede kapatabilirler. Bu yöntem yalnızca su kaybını önlemekle kalmaz, aynı zamanda kapsamlı kazma ve uzun süreli duraklamalar gerektirmez.
İran pazarında en çok kullanılan tamir kelepçesi örnekleri
"Pars Fitting", "Paya Sanat", "Ab Fam Sharq" gibi birçok İran markası bu ekipmanları uluslararası standartlarda üretmektedir.
Onarım kelepçeleriyle ilgili uluslararası standartlar
Bu standartlara uymak, kelepçenin sistemin basıncına, sıcaklığına ve titreşimlerine dayanabileceğini garanti eder.
Kurulum sırasında güvenlik ipuçları
- Vidaları gevşetmeden önce hatta aşırı basınç olmadığından emin olun.
- Kelepçeyi asla paslı veya düz olmayan bir yüzeye takmayın.
- Vidaları sıkmak için belirtilen tork anahtarı kullanın.
- Gaz hatlarında montaj, güvenlik lisansına sahip yetkili personel tarafından yapılmalıdır.
özet
Boru onarım kelepçesi, sıvı iletim ağlarının bakımında basit ama hayati bir araçtır. Bu ürün kullanılarak her türlü sızıntı ve kırık, akışı kesmeden en kısa sürede onarılabilmektedir. Yüksek dayanıklılık, kolay kurulum, düşük maliyet ve farklı koşullarda kullanılabilirlik, farklı sektörlerdeki popülerliğinin nedenleridir. Borunun basıncına ve malzemesine göre doğru kelepçe tipini ve malzemesini seçmek, başarılı ve güvenli bir onarımı garanti edecektir.
